精密螺丝作为连接产品的核心紧固件，其制造工艺融合了材料科学、机械加工与质量控制等多领域技术。从原材料选择到最终检测，每个环节均需精密控制，以确保螺丝在微小尺寸下实现高强度、耐腐蚀及高精度装配。本文将系统解析精密螺丝制造的核心工艺流程，揭示其背后的技术逻辑。
一、原材料选择与预处理：奠定质量基础
精密螺丝的性能高度依赖原材料的化学成分与纯净度。以304不锈钢为例，其核心成分需严格控制在铬（Cr）18%-20%、镍（Ni）8%-10.5%、碳（C）≤0.08%的范围内。若碳含量超标，晶间腐蚀风险将显著增加；而铬含量不足则直接影响耐氧化性。此外，硫（S）、磷（P）等杂质需控制在极低水平（通常≤0.03%），以避免降低材料韧性。
原材料预处理环节包含两步关键操作：
退火软化：将线材加热至700-750℃并保温4小时，随后缓慢冷却至550℃后自然降温。此过程可消除加工硬化，使材料晶粒细化，提升塑性。例如，某企业通过优化退火曲线，将线材延伸率从25%提升至38%，显著降低冷镦开裂率。
酸洗磷化：线材依次浸入盐酸、草酸、磷酸盐溶液，形成0.5-2μm厚的磷酸盐皮膜。该膜层不仅能减少模具磨损，还可提升后续润滑效果。实验数据显示，经磷化处理的线材冷镦成型力可降低15%-20%。
二、冷镦成型：微米级精度控制
冷镦工艺通过模具挤压实现金属塑性变形，是精密螺丝成型的核心环节。其优势在于：
材料利用率高：相比切削加工，冷镦可节省30%-50%材料；
生产效率卓越：单工位冷镦机每分钟可生产80-120件，多工位设备效率更高；
精度可达微米级：通过高精度模具（公差±0.01mm）与压力闭环控制，确保头部直径、螺杆直线度等参数符合标准。
以M2×6盘头自攻螺丝为例，其成型需经历以下步骤：
切断与初镦：线材被切断至6.2mm长度，通过初镦模具形成直径3.8mm的坯料；
二次镦制：坯料进入精冲模具，头部高度被压缩至1.2mm，同时形成十字槽；
搓丝准备：通过夹尾模具将螺杆末端加工成燕尾形，为后续螺纹成型提供导向。

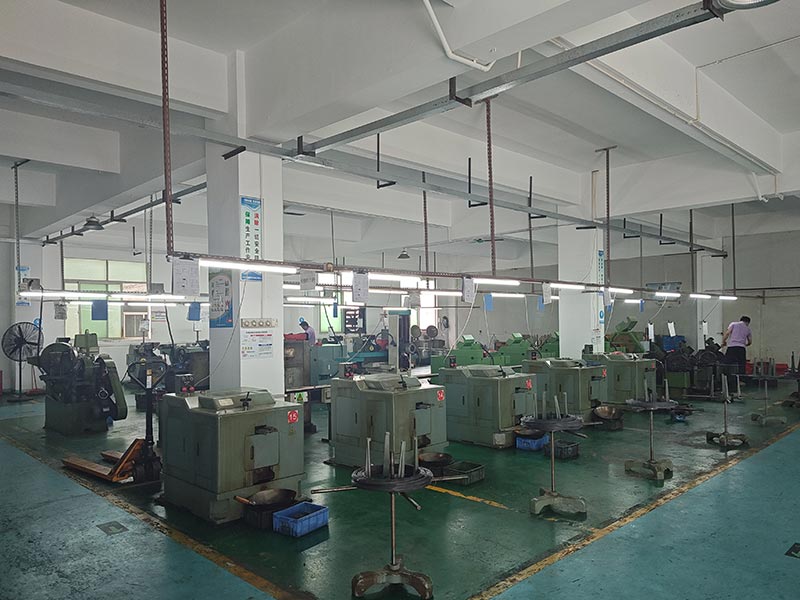

多工位冷镦机通过转盘式设计，可在单台设备上连续完成上述工序。某企业采用六工位设备后，产品同心度误差从±0.05mm降至±0.02mm，生产节拍缩短至0.5秒/件。
三、滚丝工艺：螺纹精度决定装配性能
滚丝工艺通过滚轮挤压使金属塑性流动形成螺纹，其精度直接影响螺丝的拧入力矩与疲劳寿命。关键控制点包括：
滚轮设计：采用硬质合金滚轮（硬度HRC65-68），表面粗糙度Ra≤0.2μm。螺纹牙型角需精确控制在60°±15'，以确保与螺母的啮合面积；
参数优化：滚压力通常设定为材料屈服强度的70%-80%，进给速度控制在0.5-1.2mm/转。某企业通过DOE实验发现，当滚压道次为2次、总压下量0.15mm时，螺纹中径尺寸稳定性最佳；
在线检测：采用激光测量仪实时监控螺纹牙高、螺距等参数，当偏差超过±0.01mm时自动停机调整。
对于自攻螺丝，还需在滚丝后增加攻牙工序，形成尖锐的三角牙型。此过程需严格控制攻牙速度（通常≤50rpm），以避免牙尖崩裂。
四、热处理：强化机械性能
热处理通过改变金属内部组织结构，显著提升螺丝的硬度与韧性。典型工艺包括：
淬火回火：将螺丝加热至1020-1050℃保温30分钟后油淬，随后在480-520℃回火2小时。此工艺可使304不锈钢硬度达到HRC32-36，抗拉强度提升至800-900MPa；
渗碳处理：针对低碳钢螺丝，在900-950℃气氛中渗碳2-4小时，使表面碳含量提升至0.8%-1.2%，形成0.5-1mm厚的硬化层。渗碳后螺丝表面硬度可达HRC58-62，而芯部仍保持良好韧性；
应力消除：对精密仪器用螺丝，采用150-200℃低温回火，可消除加工应力，防止长期使用后尺寸变化。
某企业通过优化热处理工艺，将螺丝的疲劳寿命从10万次提升至50万次，成功应用于航空航天领域。
五、表面处理：防腐与功能的双重提升
表面处理需根据使用环境选择合适工艺：
电解抛光：通过电化学溶解去除表面微观凸起，使304不锈钢螺丝表面粗糙度降至Ra≤0.08μm。该工艺不仅能提升耐腐蚀性，还可减少装配时的摩擦阻力；
钝化处理：在硝酸溶液中形成1-3nm厚的氧化铬膜，使盐雾测试时间从240小时延长至1000小时以上；
达克罗涂层：通过锌铝片叠加形成无铬涂层，厚度6-8μm，适用于海洋环境。该涂层耐中性盐雾时间可达2000小时，且无氢脆风险；
PVD镀层：采用磁控溅射技术沉积TiN、CrN等硬质涂层，厚度1-3μm，可使螺丝表面硬度提升至HV2000以上，显著提升耐磨性。
六、质量检测：全流程数字化管控
精密螺丝的检测需覆盖尺寸、性能与表面质量三大维度：
尺寸检测：采用三坐标测量仪（精度±0.001mm）检测头部直径、螺杆直线度等参数；螺纹检测则使用螺纹通止规（精度±0.005mm）与光学投影仪；
性能测试：通过拉力试验机（加载速度2mm/min）测试抗拉强度，扭矩测试仪（精度±1%）检测旋入扭矩，硬度计（载荷500gf）测量表面硬度；
表面检测：利用金相显微镜（放大500倍）观察晶粒度与裂纹，盐雾试验箱（温度35℃±2℃）评估耐腐蚀性。
某企业引入AI视觉检测系统后，检测效率提升3倍，漏检率降至0.01%以下。
结语：精密制造的未来趋势
随着5G、新能源汽车等高端制造领域的发展，精密螺丝正向更小尺寸（M0.8以下）、更高强度（12.9级以上）方向演进。未来，激光焊接、增材制造等新技术将进一步拓展精密螺丝的应用边界，而数字化车间与工业互联网的深度融合，必将推动整个行业向智能化、绿色化方向转型升级。
