在工业制造领域，精密螺丝作为基础连接件，其质量直接关系到整体产品的稳定性与安全性。从航空航天到电子设备，从建筑结构到精密仪器，精密螺丝的应用场景覆盖了现代工业的各个角落。其生产流程融合了材料科学、热处理技术、精密加工与表面处理等多学科知识，每一步都需严格把控以确保产品性能。本文将系统解析精密螺丝从原材料到成品的完整生产流程，揭示其背后的技术逻辑与工艺精髓。
一、原材料选择与预处理：奠定品质基础
精密螺丝的性能始于原材料的选择。主流材质包括碳钢、不锈钢与铜合金三大类，其中碳钢因成本低、强度高成为最常用材料，而不锈钢则凭借优异的耐腐蚀性占据高端市场。以碳钢为例，其化学成分需严格控制：铜（Cu）与铝（Al）含量需低于0.03%，以避免加工过程中产生脆性相；硫（S）与磷（P）含量需分别低于0.035%与0.030%，以减少晶界脆化风险。
原材料到厂后，需经过严格的入库检验，包括尺寸公差、表面缺陷与化学成分分析。检验合格的盘条需进行退火处理，以消除冷加工硬化，改善塑性。退火工艺采用连续式退火炉，将盘条加热至700-760℃并保温4-8小时，随后以每小时50℃的速率缓慢冷却至550℃以下，最终自然冷却至室温。此过程可使晶粒细化，硬度降低至HV120-180，为后续加工提供理想的材料状态。

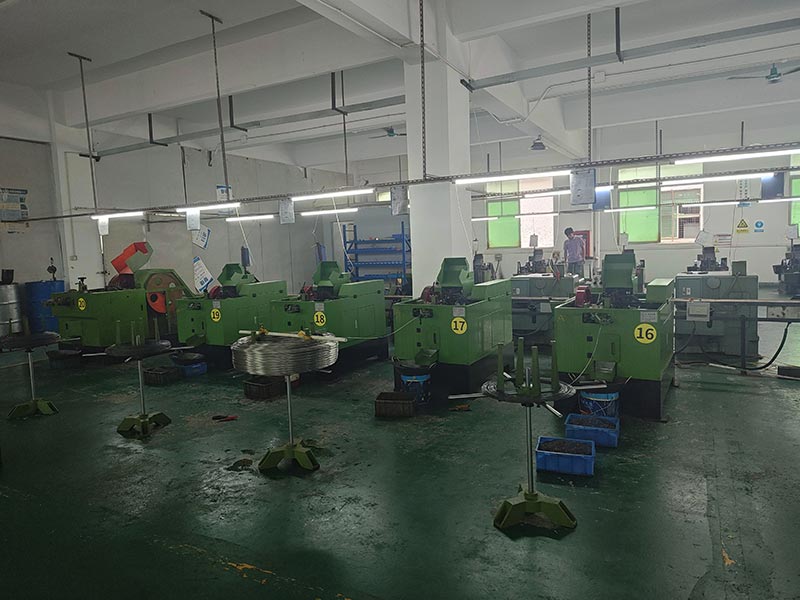

二、冷镦成型：毫米级精度的塑造
冷镦是精密螺丝成型的核心工艺，其原理是在常温下通过模具对金属施加压力，使其产生塑性变形。相较于传统车削加工，冷镦具有材料利用率高（可达90%以上）、生产效率快（每分钟可生产数百件）与表面质量好等优势。
以六角螺栓为例，其冷镦过程需经历多道工序：
切断：将盘条通过可动剪刀切断为设定长度的坯料，长度误差需控制在±0.05mm以内。
一冲：利用冲模将坯料头部初步成型，形成六角雏形，同时控制头部高度与对边距离公差。
二冲：通过二次挤压使六角头完全成型，并形成十字槽或一字槽等驱动结构，槽深与宽度需符合设计要求。
束杆：对螺杆部分进行挤压，使其直径缩小至设计尺寸，同时控制杆部直线度与表面粗糙度。
冷镦过程中，模具的精度至关重要。模具材料需选用高硬度、高耐磨性的合金钢，并经过真空淬火与深冷处理，以确保其硬度达到HRC60以上。模具间隙需精确控制在0.01-0.03mm，以避免产生毛刺或裂纹。
三、螺纹加工：精密咬合的奥秘
螺纹是螺丝的核心功能部分，其精度直接影响连接强度与可靠性。精密螺丝的螺纹加工主要采用搓丝工艺，其原理是通过活动牙板与固定牙板的相对运动，使螺杆表面产生塑性变形，从而形成螺纹。
搓丝工艺的关键参数包括：
牙板角度：牙型角需精确控制在60°±15′，以确保与螺母的配合精度。
搓丝速度：通常为10-30米/分钟，速度过快易导致螺纹表面粗糙，过慢则影响生产效率。
润滑条件：需使用专用搓丝油，以减少摩擦与磨损，同时防止螺纹表面氧化。
对于自攻螺丝等特殊螺纹，还需采用攻丝工艺。攻丝通过丝锥在预制孔中切削出螺纹，其精度可达IT6级，表面粗糙度Ra≤1.6μm。攻丝过程中需严格控制切削速度与进给量，以避免丝锥折断或螺纹牙型变形。
四、热处理：强度与韧性的平衡
热处理是提升精密螺丝机械性能的关键环节，其目的在于消除冷加工应力、提高硬度与耐磨性，同时保持足够的韧性以防止脆性断裂。根据材质与用途的不同，热处理工艺可分为渗碳淬火、调质处理与回火处理等。
渗碳淬火：适用于低碳钢或低碳合金钢螺丝。将螺丝加热至900-950℃并保温一定时间，使碳原子渗入表面层，形成0.5-1.5mm厚的高碳层。随后进行淬火处理，使表面获得马氏体组织，硬度可达HRC58-62，而芯部保持韧性。
调质处理：适用于中碳钢螺丝。将螺丝加热至840-860℃淬火后，再在500-650℃进行高温回火，以获得回火索氏体组织。此工艺可使螺丝兼具高强度（抗拉强度≥800MPa）与良好韧性（断后伸长率≥12%）。
回火处理：针对高精度螺丝，需在淬火后进行低温回火（150-250℃），以消除内应力、稳定尺寸，同时保持高硬度（HRC55-58）。
热处理过程中需严格控制加热温度、保温时间与冷却速率，以避免过热、过烧或淬火裂纹等缺陷。同时，需采用真空或保护气氛炉，以防止螺丝表面氧化脱碳。
五、表面处理：防腐与美观的双重保障
表面处理是精密螺丝生产的最后一道工序，其目的在于提高螺丝的耐腐蚀性、耐磨性与美观度。常见的表面处理工艺包括电镀、热浸镀锌与机械镀锌等。
电镀：通过电化学方法在螺丝表面沉积一层金属镀层，如锌、镍、铬等。电镀锌层厚度通常为5-15μm，可提供中等程度的防腐保护，适用于室内环境。电镀镍层厚度可达20-30μm，耐腐蚀性优于锌，同时具有优异的耐磨性与装饰性。
热浸镀锌：将螺丝浸入熔融的锌液中，形成一层厚度达40-100μm的锌铁合金镀层。此工艺可提供卓越的防腐性能，适用于户外或潮湿环境。
机械镀锌：通过机械碰撞与化学吸附作用，在螺丝表面形成一层锌粉镀层。其厚度与防腐性能介于电镀锌与热浸镀锌之间，且无氢脆风险，适用于高强度螺丝。
表面处理前需对螺丝进行严格的清洗与活化处理，以去除油污、氧化皮与锈蚀物，确保镀层与基体的良好结合。同时，需控制镀层厚度均匀性，避免局部过厚或过薄导致的性能差异。
结语
精密螺丝的生产流程是一个融合了材料科学、精密加工与表面处理技术的复杂系统工程。从原材料的选择到最终成品的检验，每一步都需严格遵循工艺规范与质量标准。随着工业4.0与智能制造技术的不断发展，精密螺丝的生产正朝着自动化、智能化与绿色化的方向迈进。未来，通过引入人工智能、大数据与物联网技术，可实现生产过程的实时监控与优化，进一步提升精密螺丝的质量与生产效率，为现代工业的发展提供更可靠的连接解决方案。
