在机械制造、电子设备、航空航天等众多领域，精密螺丝作为关键的连接部件，发挥着不可替代的作用。由于其应用场景的多样性和特殊性，定制化生产成为满足不同需求的重要方式。那么，精密螺丝的定制化生产流程究竟是怎样的呢？下面将详细介绍。
一、需求沟通与方案设计
定制化生产的第一步是与客户进行深入的需求沟通。客户会详细阐述螺丝的使用场景、承受的载荷、安装空间、连接方式等关键信息。例如，在航空航天领域，螺丝可能需要承受极端的高低温变化和强烈的振动；而在电子设备中，螺丝则可能对尺寸精度和防腐蚀性能有极高要求。
生产厂家根据这些需求，结合自身的专业知识和经验，进行初步的方案设计。方案设计不仅要考虑螺丝的基本参数，如直径、长度、螺距等，还要确定合适的材料。常见的材料有碳钢、不锈钢、铜合金等，不同材料具有不同的力学性能和耐腐蚀性能。例如，对于需要高强度和耐磨性的场景，可能会选择碳钢并进行适当的热处理；而对于有防腐蚀要求的场景，不锈钢则是更好的选择。
方案设计完成后，会与客户进行反复沟通和确认，确保方案完全符合客户的需求。这一过程可能需要多次修改和优化，直到双方达成一致。
二、原材料准备
根据最终确定的方案，选择合适的原材料。原材料的质量直接影响到螺丝的性能和质量。在采购原材料时，要严格把控质量，选择信誉良好的供应商，并对原材料进行严格的检验和检测。
以碳钢为例，要检查其化学成分是否符合标准要求，主要成分如碳（C）、锰（Mn）、磷（P）、硫（S）、硅（Si）等的含量需要控制在合理范围内。同时，还要检查原材料的表面质量，确保没有裂纹、折叠、结疤等缺陷。对于不锈钢材料，除了化学成分和表面质量外，还要关注其耐腐蚀性能指标，如晶间腐蚀、点蚀等。
原材料准备好后，还需要进行预处理。预处理的主要目的是去除原材料表面的氧化膜和杂质，改善其表面质量，为后续的加工工序做好准备。常见的预处理方法有酸洗磷化。酸洗是使用盐酸等酸性溶液去除线材表面的氧化膜，然后用清水清除表面的腐蚀产物。接着进行草酸处理，增加金属的活性，使后续生成的皮膜更为致密。最后进行磷化处理，在钢铁表面形成一层磷酸盐薄膜，减少后续加工过程中对工模具的擦伤和损耗。
三、冷镦成型
冷镦是精密螺丝生产中的关键工序之一，它是在金属线材不加热的状态下，使用模具借助外力对其挤压变形的过程。冷镦工艺具有生产速度快、成本低、适合大批量生产等优点，同时还能提高螺丝的强度和精度。
冷镦成型主要包括切料与成形两个步骤。首先，使用切料工具将经过预处理的线材切割成所需的长度。切料工具的精度和切口质量直接影响到后续成形的质量，因此要确保切料工具的锋利和准确。

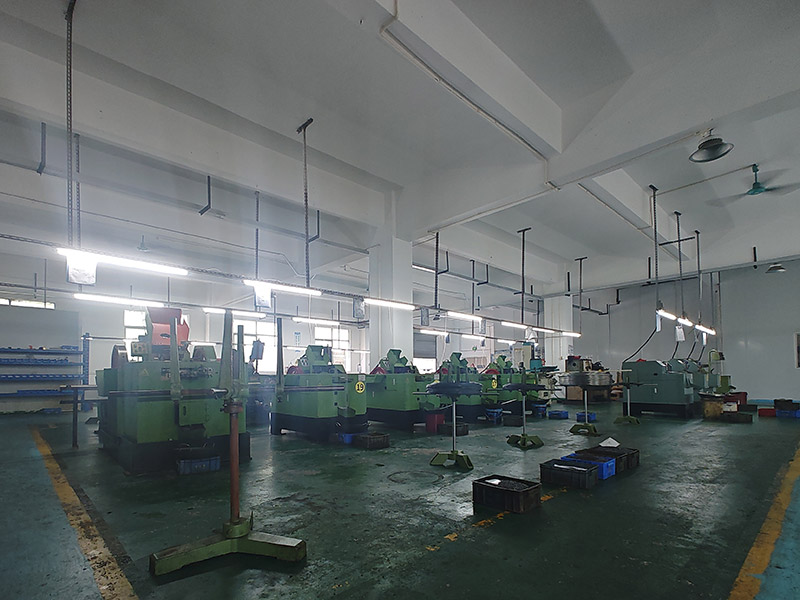

然后，将切割好的毛坯送入冷镦机进行成形加工。冷镦机通常采用多工位自动冷镦的方式，通过多个模具的依次作用，将毛坯逐步挤压成螺丝的初步形状。在成形过程中，要严格控制模具的尺寸和形状精度，以及冷镦机的压力和行程等参数，确保螺丝的头部形状、杆部直径和长度等尺寸符合设计要求。
对于一些结构复杂的螺丝，如带有特殊头型或槽型的螺丝，冷镦成型过程会更加复杂。需要根据具体的设计要求，设计专门的模具和工艺流程，通过多次冷镦和挤压操作，才能实现所需的形状和尺寸。
四、螺纹加工
螺纹是螺丝实现连接功能的关键部分，螺纹加工的质量直接影响到螺丝的连接性能和使用寿命。精密螺丝的螺纹加工通常采用滚压螺纹的方法。
滚压螺纹是利用塑性变形使螺纹牙成形的加工方法。它使用带有和被加工的螺纹同样螺距和牙形的滚压模具，一边挤压圆柱形螺坯，一边使螺坯转动，最终将滚压模具上的牙形转移到螺坯上，使螺纹成形。与传统的切削螺纹方法相比，滚压螺纹具有许多优点。它可以获得螺纹部分的塑性流线不被切断、强度增加、精度高且质量均一的产品。同时，滚压螺纹的生产效率高，成本低，适合大批量生产。
在滚压螺纹过程中，要严格控制滚压模具的尺寸和形状精度，以及滚压力和滚压速度等参数。不同的螺丝规格和材料需要选择合适的滚压工艺参数，以确保螺纹的牙型、螺距和表面质量符合设计要求。此外，还要注意螺纹坯径的选择，为了制出最终产品的螺纹外径，所需要的螺纹坯径是不同的，它受螺纹精度、材料有无镀层等因素限制。
五、热处理
热处理是提高精密螺丝机械性能的重要工序。通过热处理，可以调整螺丝的内部组织结构，提高其硬度、强度、韧性和耐磨性等性能，满足不同使用场景的要求。
常见的热处理方式有退火、淬火和回火等。退火处理主要用于降低螺丝的硬度，改善其切削加工性能，消除内应力。例如，在冷镦加工前，对一些高强度材料进行球化退火处理，可以获得均匀细致的球化珠光体组织，提高材料的塑性变形能力，减少冷镦开裂的风险。
淬火处理是将螺丝加热到适当温度后迅速冷却，使其表面形成高硬度的马氏体组织，提高螺丝的表面硬度和耐磨性。淬火介质的选择对淬火效果有很大影响，常见的淬火介质有水、油和空气等，不同的材料和螺丝规格需要选择合适的淬火介质。
回火处理是在淬火后进行的，目的是消除淬火产生的内应力，提高螺丝的韧性和塑性，降低脆性。根据不同的使用要求，可以选择低温回火、中温回火或高温回火。低温回火可以得到高硬度和高耐磨性的螺丝，适用于制造一些需要承受高载荷和磨损的零件；高温回火可以使螺丝具有良好的综合机械性能，适用于制造一些对强度和韧性都有较高要求的零件。
六、表面处理
表面处理是精密螺丝生产的最后一道工序，它的主要目的是提高螺丝的防腐蚀性能和美观度。常见的表面处理方法有电镀、热浸镀锌和机械镀锌等。
电镀是通过电化学原理，在螺丝表面生成一层金属镀层，如锌、镍、铬等。这层镀层可以牺牲自己来减缓外界对螺丝本体的腐蚀，同时还能使螺丝表面呈现出所需的颜色效果。电镀工艺的质量取决于镀层的厚度、均匀度和附着力等因素。在电镀过程中，要严格控制电镀液的成分、温度、电流密度等参数，确保镀层质量符合标准要求。
热浸镀锌是将螺丝浸入熔融的锌液中，使螺丝表面形成一层锌镀层。热浸镀锌具有镀层厚、防腐蚀性能好的优点，适用于一些对防腐蚀要求较高的户外环境。机械镀锌则是通过机械冲击和化学反应的方式，在螺丝表面形成一层锌镀层，它的生产过程相对简单，成本较低，但镀层的致密性和附着力相对较差。
七、质量检测与包装
在完成所有生产工序后，要对精密螺丝进行严格的质量检测。质量检测包括外观检查、尺寸检测、力学性能测试等多个方面。外观检查主要检查螺丝表面是否光滑、有无裂纹、划痕、锈蚀等缺陷；尺寸检测使用精密量具，如卡尺、螺纹规、微米计等，检查螺丝的直径、长度、螺距等尺寸是否符合图纸要求；力学性能测试包括拉伸试验、硬度测试、冲击试验等，确保螺丝的机械性能符合标准要求。
只有经过严格检测合格的产品才能进入包装环节。包装的方式一般采用塑料袋、纸箱或托盘等，避免运输过程中受到损伤。包装上会附有产品说明书、质量合格证等文件，确保产品的合规性和可追溯性。
精密螺丝的定制化生产是一个复杂而严谨的过程，需要经过需求沟通、原材料准备、冷镦成型、螺纹加工、热处理、表面处理、质量检测和包装等多个环节。每个环节都需要严格控制质量，确保生产出的精密螺丝能够满足客户的需求，在各个领域发挥重要作用。
