精密螺丝作为机械连接的核心部件，其螺纹质量直接影响设备的稳定性与使用寿命。滚丝工艺凭借无切屑、高效率、高强度的优势，成为精密螺丝制造的主流技术。本文从工艺原理、设备操作、质量控制三个维度，系统解析精密螺丝滚丝工艺的操作要点。
一、滚丝工艺的核心原理
滚丝工艺通过塑性变形实现螺纹成型，其本质是利用滚轮模具对工件施加径向压力，使金属材料流动形成螺纹。与传统切削工艺相比，滚丝具有三大显著优势：
材料利用率高：通过金属流动成型，材料损耗降低15%-20%，尤其适合贵金属或高强度合金加工。
力学性能优异：冷挤压形成的螺纹表面产生冷作硬化层，表面硬度提升20%-30%，疲劳强度提高50%-75%。
加工效率领先：以M12螺栓为例，滚丝单件加工时间仅需3-5秒，是切削工艺的8-10倍。
工艺实施需满足两大基础条件：
材料适配性：要求材料断后延伸率≥12%，常见适用材料包括合金钢、不锈钢、铜合金等。铸铁等脆性材料因易产生裂纹，需避免使用。
尺寸精度控制：工件直径公差需严格控制在±0.05mm范围内，直径偏差超过0.1mm将导致螺纹乱扣或牙型不完整。

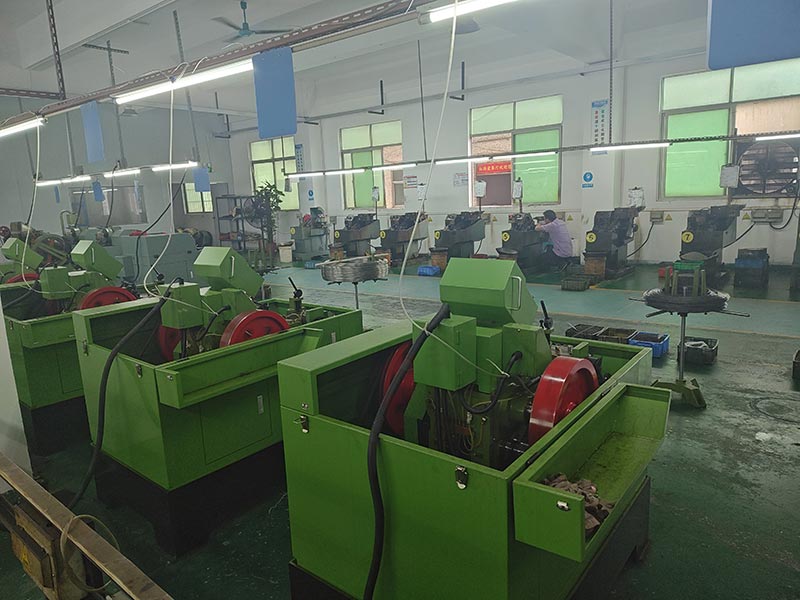

二、滚丝设备操作全流程
1. 设备调试与参数设定
（1）模具安装与对中
滚轮定位：采用三滚轮布局时，需确保三个滚轮呈等边三角形分布，轴向误差≤0.02mm。两滚轮工艺中，需将滚轮牙位错开半个螺距，通过试压印痕验证重合度。
压入锥调整：根据材料塑性选择压入锥型式：
B型压入锥：适用于大多数合金钢，轴向推力适中，导入稳定性好。
C型压入锥：适用于高塑性材料，齿顶尖锐，但需保证压入长度≥5个螺距。
（2）关键参数设置
转速控制：根据材料硬度调整主轴转速，硬度HRC25以下材料推荐25-30m/min，硬度HRC30以上材料降至15-20m/min。
进给量设定：采用分级进给策略，首次进给量控制在0.2-0.3mm，终压深度需达到螺纹深度的110%-115%。
润滑系统：使用硫化切削油或极压乳化液，流量需覆盖整个加工区域，油温控制在40-60℃。
2. 加工操作规范
（1）毛坯预处理
端面处理：采用数控车床保证端面垂直度≤0.05mm，倒角尺寸控制在1×45°，消除应力集中。
直径控制：根据材料收缩率调整毛坯直径，计算公式为：
D毛坯?=D公称??0.13P Δ
其中，P为螺距，Δ为材料收缩补偿值（合金钢取0.02-0.03mm）。
（2）滚压成型
首件检验：每批次首件需用螺纹通止规检测，通规全通、止规止住2扣以内为合格。
过程监控：实时监测滚压力变化，当压力突增15%时需立即停机检查，防止模具崩裂。
多线螺纹加工：对于双线螺纹，需采用同步进给机构，确保两线螺距误差≤0.05mm。
3. 后处理与质量检测
去毛刺：采用尼龙刷或振动光饰机去除螺纹端部毛刺，避免损伤配合件。
表面处理：根据使用环境选择发黑、镀锌或达克罗处理，盐雾试验需达到720小时无白锈。
全检流程：
外观检测：螺纹表面不得有裂纹、折叠等缺陷。
尺寸检测：使用三坐标测量仪检测螺纹中径，公差控制在±0.03mm内。
性能测试：进行楔负载试验，破坏扭矩需达到标准值的110%以上。
三、典型问题解决方案
1. 螺纹乱扣
原因分析：
模具对中偏差＞0.05mm
毛坯直径超差＞0.1mm
滚轮磨损导致牙型变形
解决措施：
重新调整模具轴向位置
严格控制毛坯直径公差
定期修磨滚轮，保持牙型精度
2. 螺纹表面裂纹
原因分析：
材料硬度超标（＞HRC35）
滚压力过大（＞额定压力20%）
冷却不充分导致局部过热
解决措施：
改用适滚材料或进行退火处理
调整液压系统压力设定值
增加冷却液流量与喷淋角度
3. 螺纹中径超差
原因分析：
模具磨损导致牙型尺寸变化
滚轮径向跳动＞0.02mm
毛坯直径一致性差
解决措施：
定期检测模具尺寸，及时更换
校正滚轮动平衡
采用自动送料装置保证毛坯一致性
四、工艺优化方向
智能化升级：集成力反馈系统与视觉检测模块，实时监控加工状态，实现自适应参数调整。
复合工艺开发：将滚丝与搓丝工艺结合，形成"粗滚-精搓"复合加工线，进一步提升效率。
绿色制造技术：采用干式滚丝工艺配合纳米润滑剂，减少切削液使用量90%以上。
精密螺丝的滚丝工艺是材料科学、机械设计与精密制造的交叉领域。通过严格的过程控制与持续的技术创新，该工艺正朝着更高精度、更高效率、更环保的方向发展，为高端装备制造提供关键基础件保障。在实际生产中，操作人员需结合具体材料特性与设备性能，建立标准化的工艺参数库，并通过PDCA循环不断优化加工方案，最终实现产品质量与生产效益的双提升。
