不锈钢螺丝作为工业与民用领域不可或缺的基础件，其制造工艺融合了材料科学、精密加工与表面处理技术。从原材料选择到成品包装，整个流程需经过严格的质量控制，以确保螺丝在耐腐蚀性、机械强度与尺寸精度上达到标准。本文将系统解析不锈钢螺丝的制造工艺流程，揭示其背后的技术逻辑。
一、原材料选择与预处理：奠定质量基础
不锈钢螺丝的性能直接取决于原材料的化学成分与组织结构。主流材料包括奥氏体不锈钢（如304、316系列）、马氏体不锈钢（如431）及铁素体不锈钢（如410），每种材料对应不同的应用场景：
304不锈钢：含铬18%-20%、镍8%-10.5%，综合耐蚀性优异，适用于普通环境紧固件；
316不锈钢：添加2%-3%钼，耐盐雾与耐酸性能显著提升，常用于海洋工程或化工设备；
431马氏体不锈钢：经热处理后抗拉强度可达1000MPa以上，适用于自攻螺钉等高强度场景。
原材料预处理需通过退火与酸洗两道工序：退火可消除盘条冷加工产生的内应力，提升材料塑性；酸洗则通过化学溶液去除表面氧化层，为后续冷镦成型创造条件。例如，304不锈钢盘条在715℃-735℃下进行球化退火，可使金相组织由片状渗碳体转变为球状，降低冷镦开裂风险。
二、冷镦成型：精密加工的核心环节
冷镦成型是不锈钢螺丝制造的核心工艺，通过多工位冷镦机将线材直接挤压成螺丝头部与杆部雏形。该工艺具有高效、节材的优势，但需严格控制变形量与模具精度：
切料与预成型：线材经拉丝机调整至目标直径后，通过半封闭套筒式切料工具切割为毛坯，切口角度控制在3°以内以减少应力集中。
多工位冷镦：毛坯依次经过预镦、精镦、搓球等工位，逐步形成六角头、圆柱头或球头结构。例如，生产M6内六角螺钉时，需通过4个工位完成头部成型，每个工位的冲头与凹模间隙需控制在0.05mm以内。
模具设计要点：冷镦模具采用硬质合金材质，工作表面粗糙度需达到Ra0.025-0.05μm，以确保螺丝头部棱角清晰、无裂纹。对于316不锈钢等高强度材料，模具寿命会缩短，需定期更换。
冷镦工艺的优势在于可一次性完成头部成型，材料利用率高达90%以上，但需注意奥氏体不锈钢冷加工硬化特性。若变形量超过30%，需增加中间退火工序以避免开裂。
三、螺纹加工：精度与强度的平衡
螺纹加工直接影响螺丝的装配性能与连接强度，主流方法包括搓丝与滚丝：

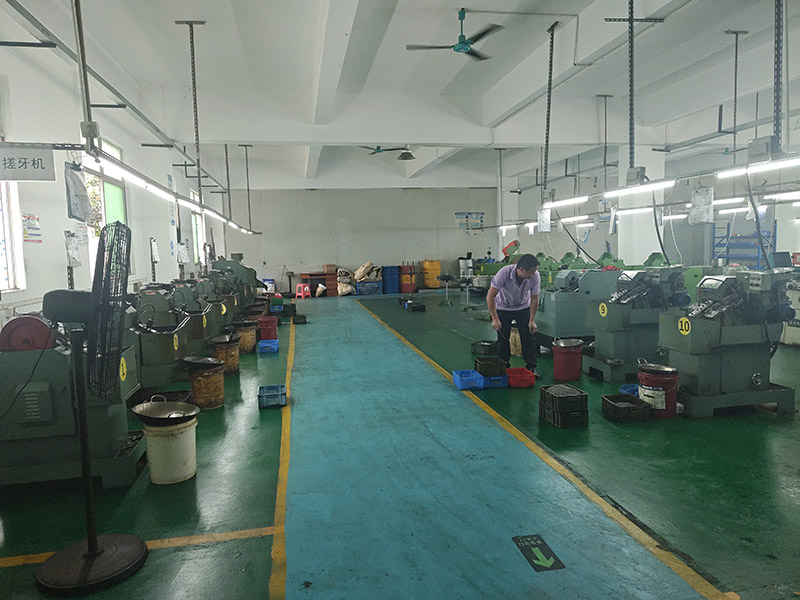

搓丝工艺：利用两块刻有螺纹牙型的搓丝板相对旋转，将圆柱坯料挤压出螺纹。该工艺效率高，但需精确控制坯料直径。例如，生产M8螺纹时，坯料直径需比理论值大0.2-0.3mm，以补偿塑性变形。
滚丝工艺：通过旋转的滚压轮在坯料表面形成螺纹，适用于高精度要求场景。滚丝可细化晶粒，提升螺纹表面硬度20%-30%，但设备成本较高。
螺纹参数需严格遵循标准：牙型角误差需控制在±5°以内，螺距累积误差不超过0.1mm/100mm。对于316不锈钢等耐蚀材料，螺纹根部需保留0.1mm以上的圆角，以避免应力集中导致腐蚀。
四、热处理：强化材料性能的关键
热处理通过相变与组织调整，显著提升螺丝的机械性能：
固溶处理：将螺丝加热至1050℃-1100℃，使碳化物充分溶解于奥氏体基体，随后快速冷却以获得均匀的单一相组织。此步骤可消除冷加工产生的马氏体，恢复材料韧性。
时效处理：对马氏体不锈钢（如431）进行450℃-500℃回火，可析出细小碳化物，使硬度提升至HRC35-40，同时保持一定韧性。
去应力退火：对长螺丝或复杂结构件进行250℃-300℃低温退火，消除机加工产生的残余应力，防止使用中变形。
热处理后需进行硬度检测：304不锈钢螺丝硬度应控制在HV200-250，316螺丝可放宽至HV220-270，以确保既满足强度要求，又避免脆性断裂。
五、表面处理：功能与美观的双重需求
表面处理不仅提升螺丝的耐蚀性，还可赋予其特殊功能：
钝化处理：将螺丝浸泡于硝酸或柠檬酸溶液中，形成厚度约2nm的氧化铬保护膜，使盐雾试验时间延长至500小时以上。
电镀：对304不锈钢螺丝进行镀镍或镀锌处理，可进一步提升耐蚀性，但需控制镀层厚度在5μm以内，避免影响螺纹配合。
抛光与喷砂：通过磁力抛光机或喷砂设备去除表面毛刺，使螺丝达到Ra0.8μm的光洁度，适用于医疗器械等高端领域。
表面处理后需进行耐蚀性测试：中性盐雾试验（NSS）需持续480小时无红锈，人工汗液试验需通过24小时无腐蚀的标准。
六、质量检测与包装：全流程管控的闭环
成品检测涵盖尺寸、性能与外观三大维度：
尺寸检测：使用三坐标测量仪检测头部高度、螺纹直径等参数，公差需控制在±0.05mm以内。
性能测试：通过拉力试验机验证抗拉强度（如304螺丝需≥700MPa），扭矩试验机检测旋入扭矩是否符合标准。
外观检查：采用视觉检测系统筛查裂纹、毛刺等缺陷，合格率需达到99.9%以上。
最终包装需根据应用场景选择：普通螺丝采用塑料盒包装，每盒100-500件；精密螺丝则使用真空铝箔袋，并填充防锈纸以防止运输中氧化。
结语：工艺迭代驱动产业升级
不锈钢螺丝的制造工艺正朝着高精度、高效率、绿色化的方向发展。例如，冷镦机已实现6工位自动化生产，单件加工时间缩短至0.5秒；激光打标技术可替代传统电镀，实现零污染标识。未来，随着双相不锈钢（如2205）与纳米涂层技术的应用，不锈钢螺丝将在极端环境（如深海、高温）中展现更强的适应性。制造企业需持续优化工艺参数，建立全流程质量追溯体系，以在高端市场中占据先机。
